Opis

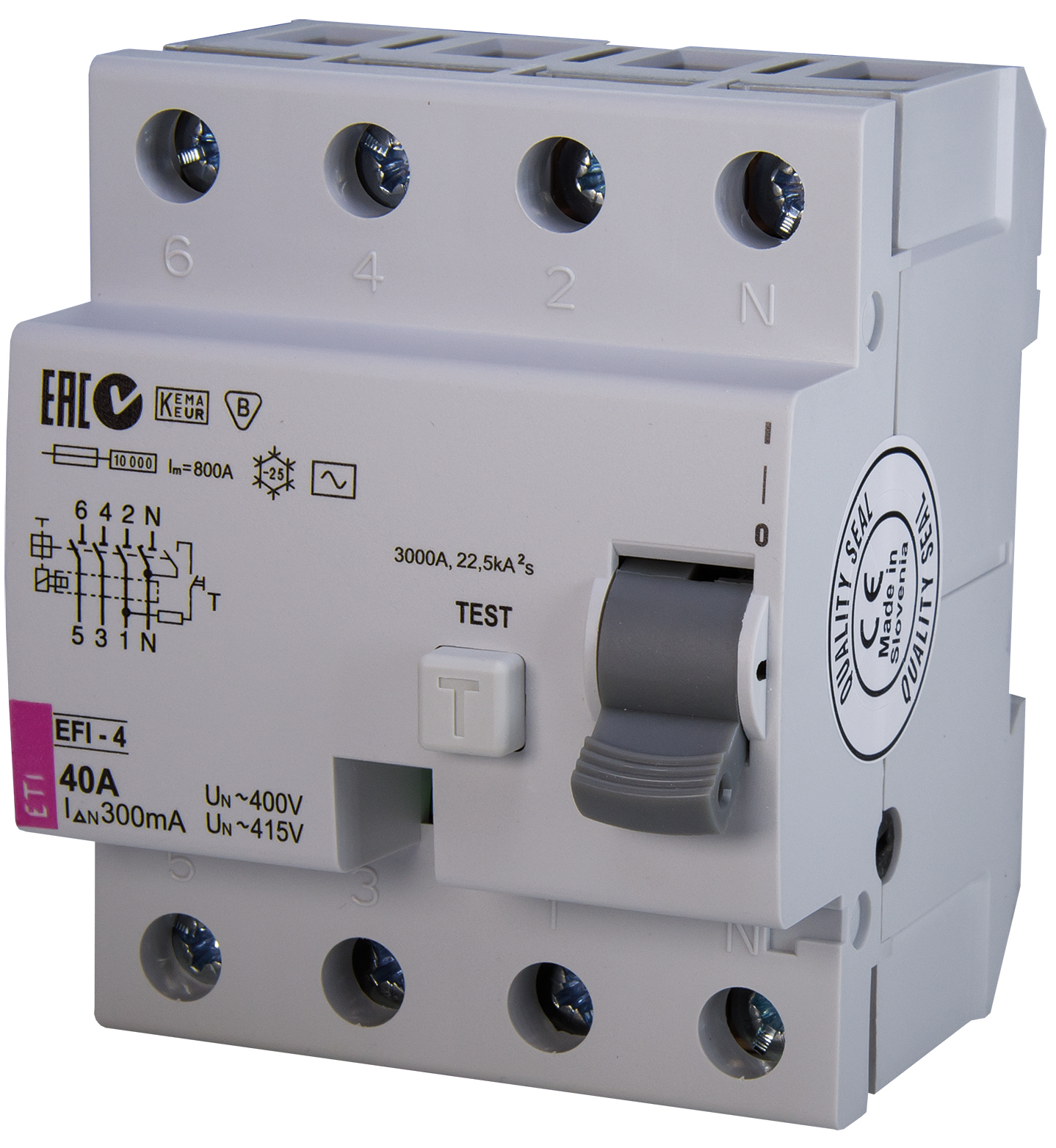

FI sklopka 4P, STRUJNA ZAŠTITNA SKLOPKA
1. MONTAŽA
Strujna zaštitna sklopka može se upotrebljavati u TN-S, TN-C-S, TT i IT sistemima mreže, dakle svuda gdje zaštitni i neutralni vodič nisu spojeni. Strujna zaštitna sklopka namijenjena je za montažu na noseču Ietvicu 35 mm EN50022.
2. PRIKLJUČIVANJE
Dovod na FI sklopka 4P može biti na gornjoj ili donjoj strani.
3. MAKSIMALNA VRIJEDNOST PREDOSIGURAČA
Za nazivne vrijednosti struje do 63 A upotrebljavaju se taljivi ulošci s karakteristikom gL-gG, s nazivnom strujom 63 A, a za nazivnu struju 80 A taljivi ulošci s karakteristikom gL -gG i nazivnom strujom 80 A.
4. MAKSIMALNE VRIJEDNOSTI UZEMLJENIH OTPORA
RE max UL* 50 V ~ 25 V~ I∆N 0,03 0,1 0,3 0,5 0,03 0,1 0,3 0,5 A R E 1660 500 166 100 830 250 83 50 Ω U L *- napon dodira Isklopno vrijeme <0,04 s.
5. DJELOVANJE
Uvjeti za pravilno djelovanje strojne zaštitne sklopke: • fazni vodič i neutralni vodič trebaju biti vođeni kroz strujnu zaštitnu sklopku; • N-vodič treba bili iza sklopke izoliran jednako kao fazni vodič, inače može doći do pogrešnih ili lažnih okidanja; • uzemljeni otpori ne smiju prekoračiti propisanih vrijednosti.
6. KONTROLA DJELOVANJA SKLOPKE POMOĆU KONTROLNE TIPKE
Najmanje jednom godišnje treba pritisnuti kontrolnu tipku T. Strujna zaštitna sklopka treba isključiti.
7. LEGENDA SIMBOLA NA SKLOPKI I U UPUTAMA
strujna zaštitna sklopka za sinusne izmjenične i pulzirajuče istosmjerne struje kvara strujna zaštitna sklopka za sinusne izmjenične struje kvara snaga kratkog spoja strujne zaštitne sklopke sa predosiguračem gL -gG donja temperaturna granica upotrebe strujne zaštitne sklopke I N nazivna struja I∆N nazivna diferencijalna struja UN nazivni napon
CE – DECLARATION OF CONFORMITY
Product: Residual Current Circuit Breaker without integral overcurrent protection
Manufacturer: ETI Elektroelement d.d. 1411 Izlake, Obrezija 5 SLOVENIA

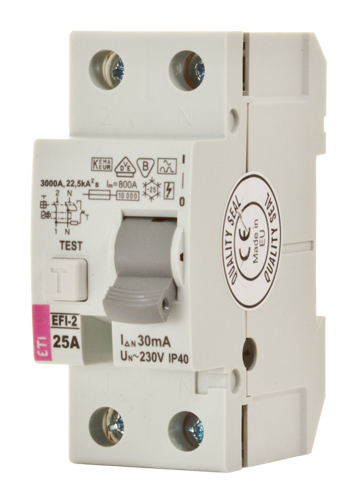

Model/Type: EFI-2, EFI-4
Rated voltage/Rated currents: In = 16, 25, 40, 63, 80 A In= 0,03, 0,1, 0,3, 0,5 A Un = 230/400 V (3p+N) Un = 230 V (1p+N) Type: A, AC
Products to which this declaration relates are in conformity with the provisions of the following EC Directive(s): 2006/95/EC Low Voltage Directive 2004/108/EC Electromagnetic compatibility (EMC)
And with the following standards: IEC 61008-1 (2006) EN 61008-1 (2004)
Test report/Issued by: 2.03.01157.1.0/EFI/CB/CCA ÖFPZ Arsenal, Vienna
Year of CE marking: 2000
Place and date: Izlake, 08.03.2010
Matija Strehar, R&D manager
